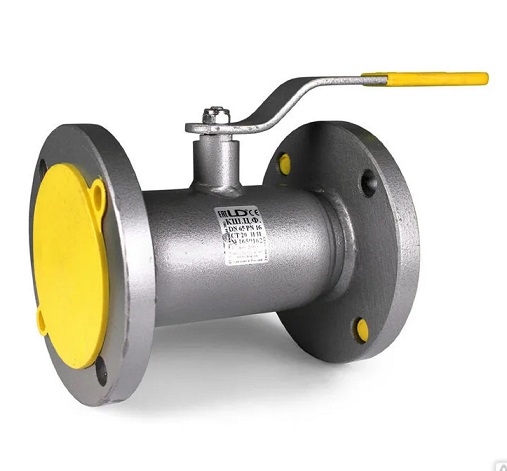

Шаровые краны 11с67п LD

Кран LD 11с67п относится к разборным запорным изделиям, которые широко применяются для открытия \ закрытия трубопроводов и имеет сокращенное обозначение КШРФ. Транспортируемая среда – теплосетевая вода, нефтепродукты, горюче-смазочные материалы, неагрессивные газы и жидкости без содержания абразива.

Шаровые краны 11С67П широко применяются как в бытовой, так и в промышленной сферах. В нефтеперерабатывающей промышленности, жилищно-коммунальном хозяйстве, газовой отрасли, теплосетевых структурах и других видах хозяйств.

Расшифровка обозначения 11с67п КШРФ:

• 11 – кран
• С – материал корпуса (сталь)
• 67 – ручной привод
• П – фторопластовое уплотнение запорного механизма (шара)
• КШРФ – кран шаровой разборный фланцевый.

Корпус кранов выполнен из углеродистой стали 20, при температуре -40 до +200 градусов Цельсия (исполнение 2*) или стали 09Г2С в хладостойком исполнении при температуре от -60 градусов Цельсия (исполнение 3*). Шар из коррозионно-стойкой стали: Ду  65: AISI 304; Ду 100-200: AISI 409. Присоединительные размеры фланцев соответствуют ГОСТ 33259, а управление краном диаметрами от 65 до 200 осуществляется с помощью рукоятки из окрашенной углеродистой стали с полимерным наконечником, а начиная с Ду150 – производитель рекомендует использовать редуктор, электропривод, пневмопривод или гидропривод с соответствующим моментом усилия.

Краны 11с67п выпускаются как полнопроходные, так и неполнопроходные.

Особенности конструкции 11с67п КШРФ

Рис. 1. Устройство крана ЛД

Основные характеристики шарового крана LD 11с67п

Краны 11с67п выпускаются с номинальными диаметрами от Ду 25 до Ду 200 мм в зависимости от исполнения, строительной длиной от 180 до 330 мм и номинальным давлением до 4,0 Мпа, также в зависимости от исполнения.

В комплект поставки идет паспорт, руководство по эксплуатации, спецификация к паспорту и другие копии разрешительных документов (при необходимости).

Краны LD данной серии 11с67п отличает от других наличием возможности управления краном с помощью электропривода или редуктора. Краны имеют надежную конструкцию с фторопластовым седлом, гарантирующую высокую герметичность согласно ГОСТ 21345 по классу герметичности А, ГОСТ 9544 «Арматура трубопроводная запорная. Нормы герметичности затворов»: на герметичность воздухом Рпр 6 кгс/см2 (bar) при t + 20°C. Испытания проходят с перегрузкой давления в  1,5 раза.

Вся продукция имеет заводскую маркировку в виде наклейки, по которой можно легко установить следующую информацию:

• товарный знак завода-производителя;
• условное обозначение по таблице фигур – 11с67п и другие;
• диаметр условного прохода и рабочее давление шарового крана;
• материал корпуса шарового крана и проходное сечение;
• температура рабочей среды;
• дата изготовления изделия;
• адрес интернет портала завода-производителя LD.

Монтаж шарового фланцевого крана LD 11с67п должен производиться квалифицированным персоналом. При выявлении брака или иных недостатков в конструкции – использование данного устройства недопустимо. Завод-изготовитель LD, гарантирует работоспособность продукции в течение 36 месяцев с момента установки, но не более 42 месяцев с момента продажи. Гарантии завода действуют только при условии правильного хранения и монтажа продукции.Продукция сертифицирована, имеет ГАЗСЕРТ и другие необходимые сертификаты для применения на предприятиях газовой и нефтяной отрасли.При необходимости консультации, подбора, желании узнать цену или купить шаровой кран 11с67п, вы можете обратиться к специалистам нашей компании. Продукция имеет все необходимы сертификаты. Инженеры РосАрмаТорг помогут вам с выбором , выставят счет для оплаты, а также помогут с доставкой на объект по Москве или в другие регионы России, любой удобной вам транспортной компанией.
