Турбинные счетчики воды: особенности конструкции, характеристики и правила выбора

Промышленные объекты, многоквартирные дома и тепловые сети требуют особого подхода к учету ресурсов. Когда речь заходит о магистралях с большим расходом, обычные крыльчатые приборы учета перестают справляться с нагрузкой. В таких случаях на трубопроводы устанавливают турбинный счетчик воды. Подобное оборудование рассчитано на непрерывную работу с большими объемами жидкости, имеет фланцевое присоединение и выпускается в широком диапазоне диаметров.

Ниже мы подробно разберем устройство таких водосчетчиков, их технические характеристики, нюансы монтажа и особенности популярных линеек от ведущих заводов-изготовителей.

Устройство и принцип действия

В основе работы оборудования лежит преобразование скорости поступательного потока во вращательное движение. Конструкция включает прочный чугунный корпус, внутри которого размещен измерительный механизм со струевыпрямителем и турбиной.

Вода поступает во входной патрубок, проходит через струевыпрямитель, который выравнивает поток, и направляется на лопасти турбины. Турбина начинает вращаться, и с помощью магнитной муфты угловая скорость передается на счетный механизм. Сам счетный узел (индикаторное устройство) герметично изолирован от измеряемой среды специальной немагнитной перегородкой, что исключает его затопление. Масштабирующий редуктор переводит число оборотов в кубические метры и их доли, выводя значения на роликовые и стрелочные указатели.

Виды по температуре измеряемой среды

В зависимости от назначения и места установки, турбинные водосчетчики делятся на две основные категории, отличающиеся материалами измерительной вставки и допустимыми температурными режимами:

• Турбинные счетчики холодной воды. Рассчитаны на работу с питьевой и сетевой водой температурой от +5 до +40 °С (или до +50 °С в зависимости от конкретной модели). В маркировке таких приборов чаще всего присутствует буква «Х», а сам корпус окрашивается в синий цвет.
• Турбинные счетчики горячей воды. Способны выдерживать высокие температуры — до +90 °С, +120 °С или даже +150 °С. Применяются в закрытых и открытых системах теплоснабжения и ГВС. Как правило, имеют букву «Г» или «У» (универсальные) в названии и красный цвет корпуса.

Максимальное рабочее давление для большинства стандартных промышленных линеек составляет 1,6 МПа (16 кгс/см²).

Дистанционная передача данных: герконы и радиомодули

Современные узлы учета массово интегрируются в системы автоматизированного сбора данных (АСКУЭ и АСКУВ). Для этого на объекты устанавливают счетчик воды турбинный с импульсным выходом.

Традиционно передача показаний реализуется с помощью магнитоуправляемого контакта (геркона). При прохождении определенного объема воды замыкается контакт, и на контроллер диспетчера отправляется электрический импульс.

• Приборы малых диаметров (Ду 40–125) чаще всего имеют цену импульса 0,1 м³/имп (то есть 1 импульс равен 100 литрам).
• На магистральных диаметрах Ду 150–250 цена импульса обычно составляет 1 м³/имп (1000 литров).

Ряд производителей предлагает и более продвинутые бесконтактные решения. Например, оборудование может дополнительно комплектоваться цифровыми модулями для передачи данных по радиоканалу стандарта LoRaWAN.

Требования к монтажу и эксплуатации

Долговечность и точность работы напрямую зависят от соблюдения правил установки. Ошибки при монтаже приводят к искажению метрологических характеристик и преждевременному износу подшипников турбины.

1. Пространственное положение. Допускается установка на горизонтальных, вертикальных и наклонных участках трубопровода. Важное правило: монтаж счетчика циферблатом вниз строго запрещен. Прибор в процессе работы всегда должен быть полностью заполнен водой.
2. Прямые участки (успокоители потока). Для стабилизации водяного потока перед прибором и после него необходимо выдерживать прямые участки трубы. Требования могут незначительно различаться у разных брендов: для одних моделей это минимум 3 Ду до и 1 Ду после, для других — 5 Ду до и 2 Ду после счетчика.
3. Дополнительная арматура. Установка в систему осуществляется через фланцы. До прибора настоятельно рекомендуется монтировать сетчатый или магнитно-механический фильтр, чтобы защитить лопасти турбины от окалины, ржавчины и крупных твердых частиц.

Обслуживание, поверка и сроки эксплуатации

Промышленные фланцевые турбинные счетчики — это долговечные приборы. Средний срок их службы у большинства популярных моделей составляет не менее 12 лет.

Однако, как и любые средства измерений, они требуют регулярного контроля и прохождения поверки.

• Межповерочный интервал для счетчиков холодной воды в большинстве случаев составляет 6 лет.
• Для приборов учета горячей воды этот срок может составлять от 4 до 6 лет в зависимости от конкретной модели и требований производителя.

В процессе эксплуатации также требуется минимальное техническое обслуживание. При заметном снижении напора рекомендуется прочищать входной сетчатый фильтр от засорения (как правило, не реже 1-2 раз в год). Полная замена счетчиков воды производится только при серьезной поломке роторного механизма или по истечении ресурса, если прибор не прошел очередную метрологическую поверку.

На что обратить внимание, если вы решили купить турбинный счетчик воды?

Выбор промышленного водосчетчика не ограничивается только подбором диаметра (от Ду 40 до Ду 300). Чтобы узел учета работал корректно, важно учитывать два ключевых параметра:

1. Метрологический класс точности. Большинство базовых приборов выпускается в классе «В» (для горизонтального монтажа). Однако стоит помнить, что при установке на вертикальный трубопровод многие счетчики переходят в класс точности «А», то есть их погрешность немного увеличивается. Существуют и высокоточные приборы класса «С».
2. Номинальный и максимальный расход. Диаметр прибора нужно подбирать исходя из реального потребления воды на объекте, а не просто по сечению трубы. Номинальный расход (Qn) — это тот объем, при котором турбина может вращаться непрерывно в течение длительного времени без повышенного износа. Работать на максимальном расходе (Qmax) счетчику разрешается не более 1 часа в сутки.

Популярные бренды и линейки турбинных счетчиков

В каталоге РОСАРМАТОРГ представлены надежные решения от проверенных отечественных и зарубежных заводов-изготовителей. Рассмотрим наиболее востребованные на рынке модификации:

• ВСХН / ВСГН / ВСТН (Тепловодомер). Проверенные временем польско-российские счетчики с диаметрами от 40 до 250 мм. Холодноводные ВСХН работают до +50 °С, а горячеводные ВСГН и импульсные ВСТН стабильно выдерживают температуру до +150 °С. Базово выпускаются в степени защиты IP54, но по спецзаказу доступно исполнение IP68 для затапливаемых водопроводных колодцев.
• СТВХ и СТВУ (Декаст). Известный российский бренд (ранее ПК Прибор). Модификация СТВХ предназначена для холодной воды, СТВУ — универсальная, для холодной и горячей (до +120 °С). Отличаются высокой степенью пылевлагозащиты (вплоть до IP68) и поддержкой установки современных модулей передачи данных МИД Р/МИД И.
• Пульсар Т (Тепловодохран). Турбинные приборы от рязанского научно-производственного предприятия выпускаются в версиях ТХ (до +40 °С) и ТГ (универсальные, до +120 °С). Средний срок службы составляет 12 лет, а гарантийный период от завода достигает 48 месяцев.

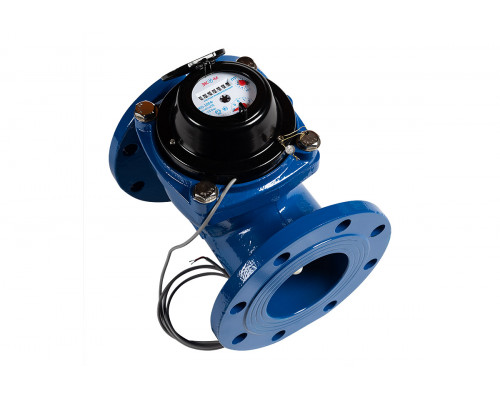

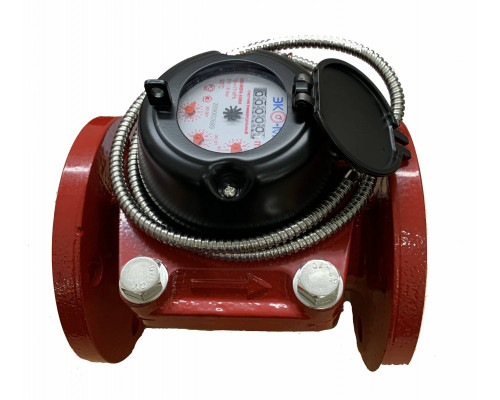

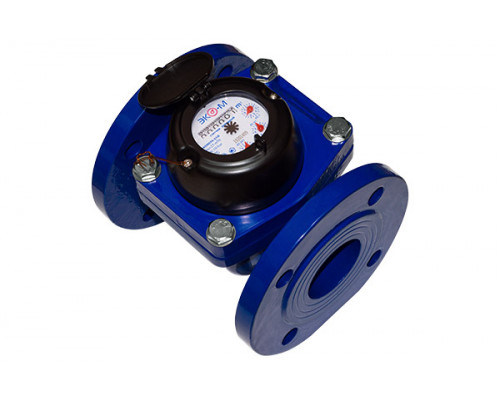

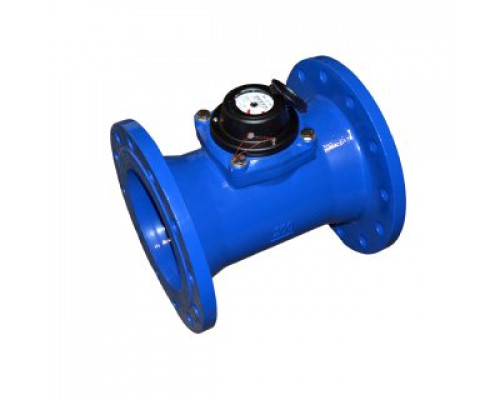

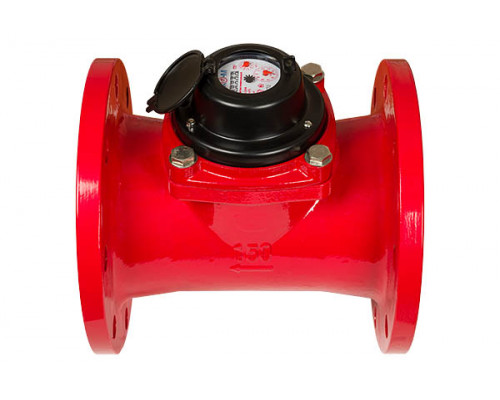

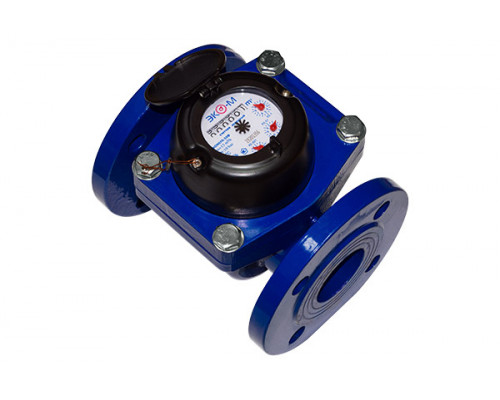

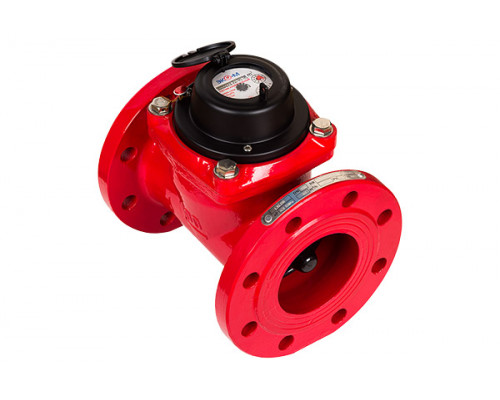

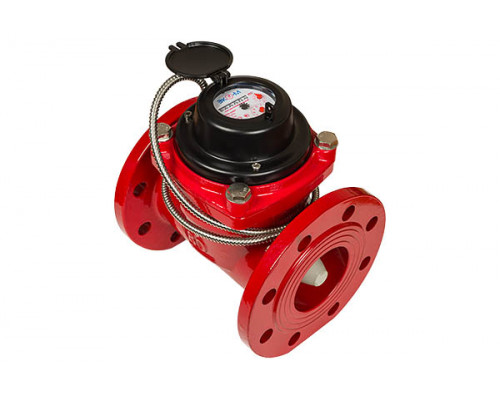

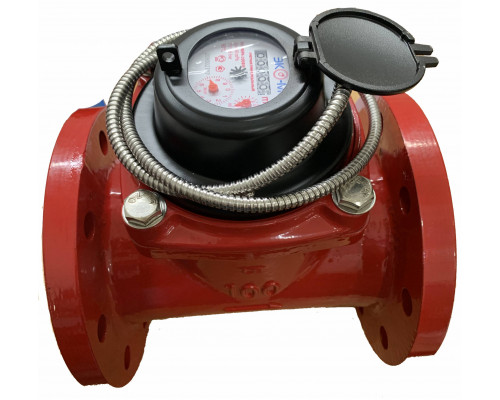

• Экомера-Ф (Экомера). Бюджетное, но крайне надежное оборудование с метрологическим классом В (или А при вертикальной установке). Холодноводная версия легко узнаваема по синему корпусу, горячеводная — по красному. Имеют антимагнитную защиту.
• ТВС (Водомер). Широкая линейка измерительного оборудования, включающая базовые модификации ТВСХ, ТВСГ, а также их импульсные версии (с индексом «Д» или «Т») с номинальными диаметрами вплоть до 300 мм.
